Por: Wilson Zapata Bustamante
Director de EcuadorUniversitario.Com
Mediante Decreto Ejecutivo N° 822, el Presidente de la República, economista Rafael Correa, declaró como área reservada de seguridad a la zona en donde se construye el Proyecto Hidroeléctrico Coca Codo Sinclair.
De acuerdo a lo que establece el documento, el mencionado sector se incluye en la Delimitación de los Espacios Geográficos Reservados que están bajo control de las Fuerzas Armadas.
“Esto por tratarse de un espacio geográfico de naturaleza estratégica en el cual se aplicarán las restricciones necesarias para garantizar su seguridad”, reseña el decreto.
En él se incluyen los límites geográficos de la zona en cuestión y se dispone la acción coordinada de las instituciones públicas que conforman la Función Ejecutiva encargadas de ejercer control en materia de sectores estratégicos, electricidad y energía renovable.
Fiscalización y gerenciamiento del proyecto
La Empresa Coca Sinclair EP suscribió el Contrato para el Gerenciamiento y Fiscalización del Proyecto Hidroeléctrico Coca Codo Sinclair de 1500 Megavatios, con el Consorcio de firmas consultoras Comisión Federal de Electricidad (CFE), el Grupo Profesional de Planeación de Proyectos S.A. (PYPSA) de México; la Consultora Vera y Asociados (CVA) e ingenieros Consultores Asociados (ICA) de Ecuador.
Por medio de este instrumento, la Asociación Consultora se obliga para con Coca Sinclair EP a la presentación de los servicios de Consultoría para el Gerenciamiento y Fiscalización del «Contrato para el Desarrollo de Ingeniería, Provisionamiento de Equipos y Materiales, Construcción de Obras Civiles, Montaje de Equipos y puesta en marcha del Proyecto Hidroeléctrico Coca Codo Sinclair (1500 MW)».
El Objeto del Contrato se realiza bajo la supervisión de Coca Sinclair EP y la responsabilidad del Administrador del Contrato, nombrado por la empresa.
El Consorcio contratado fue seleccionado de entre cuatro consorcios de empresas consultoras internacionales que presentaron sus propuestas en el Concurso Público Internacional, realizado por Coca Sinclair.
Este contrato tiene una importancia especial dado que la empresa hidroeléctrica Coca Sinclair EP está delegando a los miembros del consorcio CFE-PYPSA-CVA-ICA., la responsabilidad de vigilar la calidad, los pagos solicitados y el cumplimiento de los plazos, por parte de la empresa constructora china SINOHYDRO CORPORATION.
Esta firma representa una altísima responsabilidad que deberá cumplir el Consorcio, debido a que será el depositario de todo el conjunto de especificaciones técnicas y de leyes ecuatorianas que deberán ser exigidas para llevar a un feliz término al proyecto, en los plazos previstos.
Coca Sinclair EP tiene la obligación de mantenerse vigilante del trabajo que realice el consorcio CFE-PYPSA-CVA-ICA y del trabajo de la Contratista SINOHYDRO.
Avanzan trabajos
La construcción de las obras del proyecto hidroeléctrico ha experimentado un proceso paulatino de incremento en su velocidad, acercándose cada vez más a lo previsto mensualmente en el cronograma de ejecución.
De acuerdo con los reportes técnicos de obra, el avance estimado a agosto del 2012 es del 20% ligeramente inferior a la programación vigente, razón por la cual se estima que no se producirán atrasos en el futuro y la entrega de la obra se efectuará en el inicio del año 2016.
La ejecución del proyecto se realiza al momento en todos los frentes de obra previstos como son: Obras de la captación; obras de la conducción; obras en el Embalse Compensador; construcción de la Casa de Máquinas
Adicionalmente se están realizando las actividades de Diseño de la Ingeniería de Detalle y los procesos de Procura.

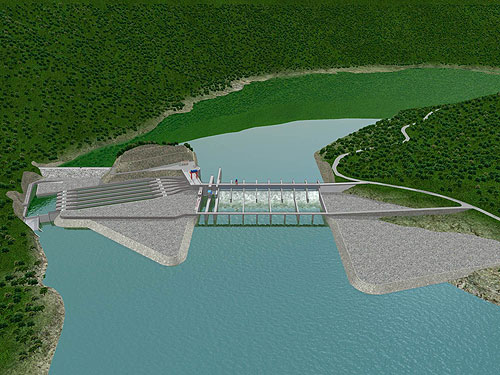

Al costado derecho de la vía Quito – Lago Agrio, en el kilómetro 140, en la zona conocida como El Salado, se ejecutan los trabajos de construcción de las obras de la captación. A una distancia de 500 metros de la carretera, se puede observar el equipo pesado que se utiliza para efectuar la construcción de esta fase del proyecto; la misma que está constituida principalmente por una presa de enrocado con pantalla de hormigón en la cara aguas arriba, dos vertederos de hormigón, obra de toma, desarenadores y estructura de conexión al túnel de conducción.
La presa cerrará el paso del agua del río y desviará cierto caudal de agua hasta el túnel de conducción. Esta estructura además dispone de compuertas que se abrirán para dejar pasar cierto volumen de agua que permitirá que permanezca viva la flora y fauna que rodea al cauce original del río Coca.
Las obras principales que constituyen el aprovechamiento son:
Obras de captación: ubicadas aguas debajo de la confluencia de los ríos El Salado y Quijos, constituidas por un canal de desvío, vertedero en hormigón, obra de toma con rejillas, desarenador, compuertas de limpieza y obras de protección del vertedero; presa a gravedad y conexión al túnel. Para la ejecución está prevista la instalación de planta de agregados y hormigón en la zona de obras de captación.
Obras de conducción: constituidas por un túnel de 24,8 kilómetros de longitud y 9.5 metros de diámetro, totalmente revestido de hormigón, los tramos entre las abscisas 0+000 y 1+500 y 10+683 con método convencional; y los tramos entre las abscisas 01+500 y 09+878 y 24+800 con excavación mecanizada mediante dos tuneleras (TBM). Está prevista la instalación de una planta de prefabricación de dovelas para el revestimiento del túnel y una planta de hormigón para la zona de conducción.
Obras de la presa y embalse Compensador: ubicadas en el lecho de la quebrada Granadillas, conformadas por un túnel de desvío o desague de fondo, presa Granadilla de enrocado con cara de hormigón, vertedero de excesos con sus muros de protección, plano inclinado, teleférico, camino de acceso al plano inclinado y estructura de toma para las tuberías de presión. Para la ejecución está prevista la instalación de plantas de agregados y de hormigón en la zona del Embalse Compensador.
Vía de acceso al embalse Compensador: de 30 kilómetros de longitud de pavimento rígido, incluyendo obras de drenaje.
Obras de caída: conformadas por dos conductos a presión desde el Embalse Compensador hasta la Casa de Máquinas.
Casa de máquinas subterránea: Ubicada en la zona del Codo Sinclair, de 212 metros de longitud por 26 metros de ancho por 50 metros de alto, que alojará a ocho grupos turbo-generadores capaces de desarrollar una potencia total de 1.500 MW. Incluye la construcción de la ventana de acceso a Casa de Máquinas y de galería de cables.
Caverna de transformadores subterránea: Situada junto a la Casa de Máquinas, en el cual se instalarán veinte y cinco (25) transformadores monofásicos de 68.3 MVA.
Túnel de acceso principal a la central, túnel de cables y túnel de descarga: Cada uno con una longitud de 600 metros aproximadamente, el túnel de acceso con su portal, el de descarga con su respectiva estructura de descarga. Está prevista la instalación de una planta de agregados y de hormigón en el área de casa de Máquinas.
Patio de maniobras y edificio de control: Para el arranque de las líneas de transmisión de quinientos kilovatios (500Kv).
Edificaciones permanentes para operación: Están constituidas por garitas de ingreso, guardianía, oficinas, gasolinera, taller mecánico, helipuerto y hangar, bodegas, comedor, escuela, dispensario médico, micromercado, salón de uso múltiple y áreas recreativas.
Las dos tuneleras que llegaron al país vía marítima, fueron ensambladas por técnicos especialistas del fabricante Herrenknecht AG de Alemania, en los frentes Ventana 2 y Embalse Compensador. Estos dos topos se encargarán de construir el túnel de conducción de 24.8 kilómetros de longitud.
Cabe anotar que la mayoría de las obras subterráneas se ubican en el macizo volcánico de la formación Misahuallí, en la formación Hollín y localmente en rocas intrusivas que no fueron afectados por los acontecimientos del 5 de marzo de 1987 y que las obras al exterior, en particular aquellas de la captación a lo largo del río Coca, están diseñadas para soportar una eventual repetición del evento ocurrido en 1987.

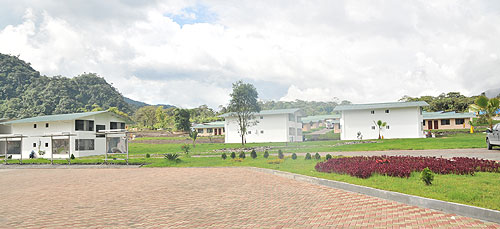

Aproximadamente, 15 kilómetros adelante del Campamento de El Salado, siguiendo la vía hacia Lago Agrio, llegamos al recinto San Luis, sitio donde se ubica el segundo campamento conocido como San Luis. En este sitio se construye una vía de acceso y un puente sobre el río Coca para llegar a la Ventana 2 que permitirá el ingreso de la TBM1 para la construcción del túnel de conducción, mismo que tendrá una longitud de 24.8 kilómetros.
La obra inicial implica la apertura de un túnel de 1600 metros de longitud y 10 metros de altura para el ingreso de la primera tunelera o TBM que perforará un tramo del túnel de conducción de 12.5 kilómetros de longitud.
Las aguas captadas del caudal de los ríos Quijos y el Salado, serán desviadas por el túnel de conducción hacia el Embalse Compensador, el cual está conformado por una serie de obras que son: un túnel de desvío, una presa de enrocado con cara de hormigón, un vertedero de excesos con muros de protección, un plano inclinado, un teleférico, un camino de acceso al plano inclinado y una estructura de toma para las tuberías de presión.
Actualmente se construye una vía de acceso de 30 kilómetros con pavimento rígido.
La presa acumulará 800.000 metros cúbicos de agua. Este volumen es 112 veces menor que la represa de Paute de 90 millones de metros cúbicos, pero la central hidroeléctrica Coca Codo Sinclair tendrá un potencia mucho mayor debido a los caudales y a la caída de agua que recibe.
Desde este sitio trabajará la segunda tunelera (TBM) perforando la otra mitad del túnel de 12.5 kilómetros, con dirección a Ventana 2.
